再生過程中,從活性炭床解吸下來的油氣首先在真空泵中被壓縮,然后進入吸收塔,由汽油發車線輸送的汽油噴淋吸收。系統中所有回收的產品用泵打回汽油儲罐,返回汽油在儲罐中被稀釋,對油品性質量影響很小。

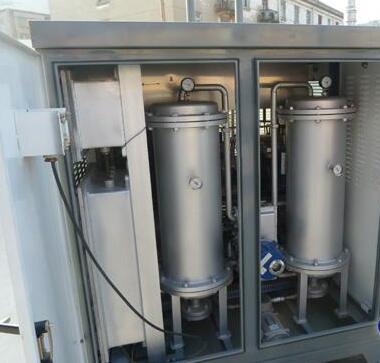

吸附法油氣回收裝置主要由活性炭吸附罐(兩臺),吸收塔,真空泵等組成。

1、活性吸附罐
吸附器是整個裝置的主體,通過管道,閥門將兩個吸附器連成整體,其主要部件包括:吸附床,放空閥,油氣入口閥,再生閥,吹掃空氣閥和溫度探頭。主要完成吸附和再生過程。
2、吸收塔
避收塔主要由塔體和金屬網波紋填料組成。用于吸附從活性炭床中脫附下的油氣,油氣與來自罐區的常溫貧油逆流接觸,被吸收下來。少量油氣返回活性炭床與裝車產生的油氣混合后進入活性炭床再次被吸附。吸收部分還包括汽油進油泵和回油泵,進油閥,回油閥,液位指示變送器。
3、真空機組
真空機組包括干式螺桿真空泵,變頻電機,流量開關等。冷鄧循環液,循環油。
